電子部品の製造ラインで旋回動作の停止位置を最適に緩衝

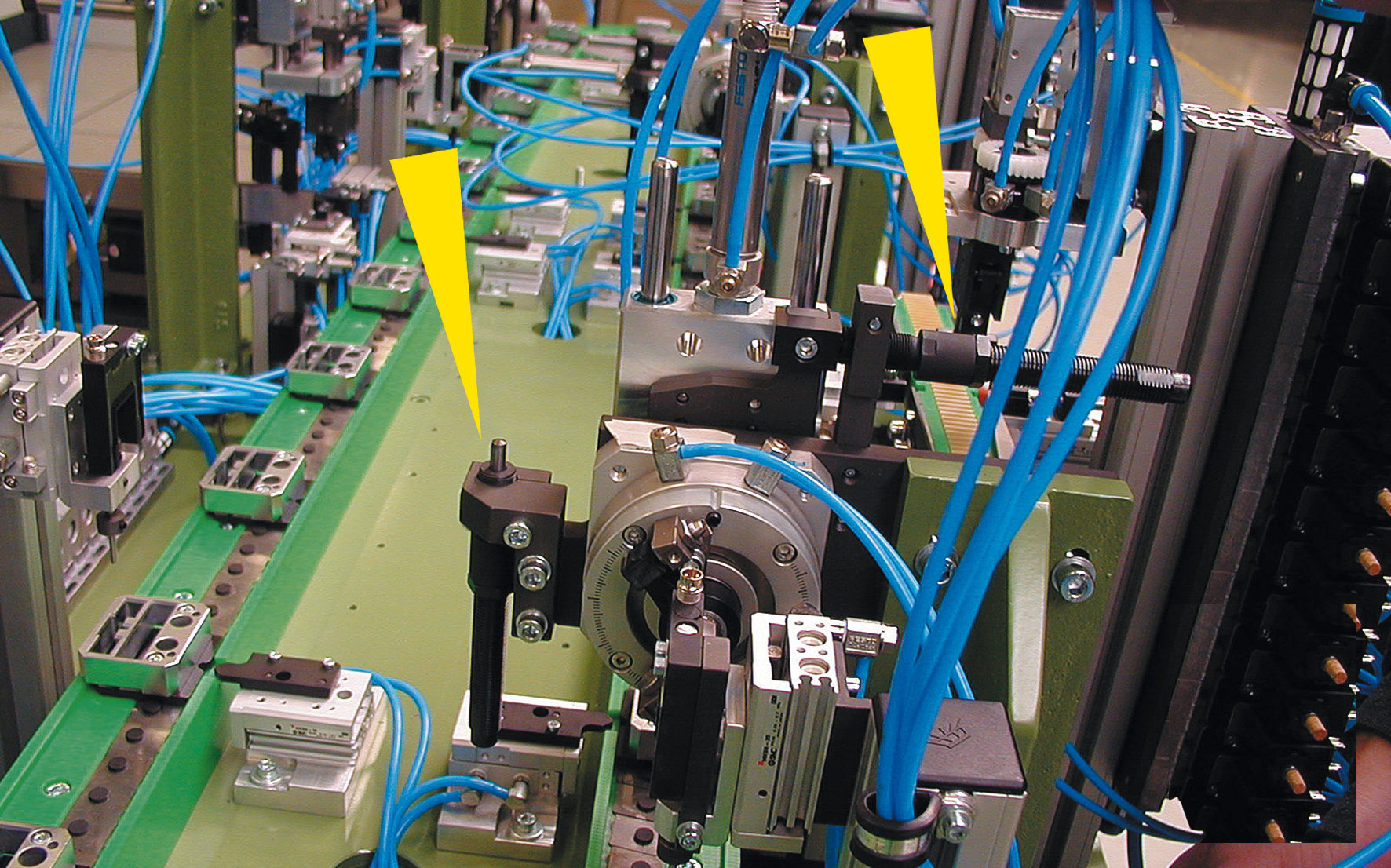

ACE小型ショックアブソーバなら、わずかな手間と費用で工場設備の最適化が実現できます。この電子部品製造ラインでは、タクト時間の短縮により、時間当たり3,600個の実装を達成することに成功しました。停止位置に設置されたACEの小型ショックアブソーバ SC190が当たりの優しい最適な緩衝を実現し、高速の搬送動作をサポート。緩やかな減衰特性が、実装用旋回モジュールとガントリーロボットに大きなプラス効果をもたらします。偏角度アダプターを取り付けることにより、衝突時に発生する横向きの大きな負荷からショックアブソーバを守り、長寿命を実現しています。メンテナンス費用の50％カットに加え、エネルギー消費の低減により、運転費の20％カットが達成されました。
一体型ダンパー - TUBUS TA
旋盤機械のローダー向け非常用ダンパー
革新的な旋盤機械に搭載されたローダーを、ACEの一体型ダンパーが損傷から守ります。自動車・部品産業向けにシャフトを製造する機械で、内蔵ローダーの上にACEの一体型ダンパー、チューバスが取り付けられています。機械の誤動作や人的ミスにより、モーターが停止位置を越えて移動しようとした場合に装置を損傷から守ります。設備開発者も納得の長寿命を誇るTA98-40が、非常停止時に最大73％のエネルギーを吸収します。
一体型ダンパー - TUBUS TR-HD
供給システムのローダー向け非常用ダンパー
特に太陽電池セルでの需要が高いシリコンウェハは、特殊なオーブンで製造されます。オーブンを使った生産プロセスではオーブン内での位置決めが非常に重要で、ウェハ製造も例外ではありません。オーブン内の温度は1,000℃を大幅に超える高温になることもあるため、ワークのローディングはソフトウェア制御による全自動で実施されます。製造ミスや不良品、設備全体の損傷を防ぐため、このケースではローダーに使用されているリニアモジュールや回転テーブルにACEの一体型ダンパー、チューバス TR-HDを取り付け、安全性を向上しています。
小型ショックアブソーバ - MC5～MC75
空圧リニアモジュールのブレーキ部品
ミニチュアリニアシステムで使用される空圧リニアモジュールは、高速でも優れた繰り返し精度を実現します。このケースでは停止位置に空圧ダンパーを使用せず、ACEショックアブソーバの採用に踏み切りました。MC5～MC75の小型ショックアブソーバなら、停止位置で動作をよりすばやく、より確実に停止できるからです。荷重を優しく受け止めながら、同時にストローク全体で均等な減衰を実現します。その他の特長：構造を大幅に単純化、空圧バルブや調質機器の小型化、エア消費量の低減。
産業用ショックアブソーバ - MC33～MC64
グリッパーガイドのブレーキシステム
ピストンロッドを装備しないエアシリンダを駆動装置に採用したこの装置では、2台のグリッパーガイドが独立して2～2.5m/sの速度で移動します。ブレーキシステムとして活躍するのが、製品シリーズ MC33～MC64のACE産業用ショックアブソーバです。25kgの物体を、時間当たり最大540回にわたって停止し、材質を傷めません。ここで使用されているのはMC3350です。スライド式ストッパーを備えているので、簡単かつ正確に停止位置を調整できます。他の原理で作動するブレーキシステムに比べ、より高速の動作を実現でき、タクト時間を短縮できるのがACEショックアブソーバの強みです。設備内で送り動作を担うガントリーロボットを最適化することにより、設備全体の生産性が大幅に向上します。
一体型ダンパー - TUBUS TR
検査設備に取り付けられた油圧シリンダで停止位置を緩衝
水槽を使った車両タンクの検査設備で、油圧駆動のアームが水の中から検査品を取り出します。その旋回動作の停止位置に一体型ダンパー、チューバス TR85-50を2つ設置し、衝撃を吸収しています。このケースでは他の緩衝ソリューションも考えられますが、エネルギー対効果を考えると、やはり一体型ダンパーが群を抜いています。経済的で場所を取らず、流体を使用していないので漏れの心配もありません。水中での使用にも適しています。
一体型ダンパー - TUBUS TA
供給システムのローダー向け非常用ダンパー
ソフトウェアのバグや停電で故障が発生すると多大な費用が発生します。これを未然に防ぐのが、2つの一体型ダンパー、チューバス TA17-7の使命です。リニアガイド、ハンドリングシステム、供給システムなど、様々なタイプの装置に取り付けられ、停止位置に予期せぬ衝撃が伝わるのを防ぎます。油圧ダンパーによる停止位置の衝撃緩衝に取って代わる経済的なソリューションとして、正確に停止することがそれほど重要ではないケースで活躍するのが一体型ダンパーです。コンパクトな形状で大きな負荷を吸収します。材質にコポリエステルエラストマーを使用し、他社競合品の寿命を大きく上回るのも嬉しい特長です。
油圧ダンパー - DVC-32
繊維機械に設置された搬送キャリッジで移動経路の安定化
重さ130kgのボビンワインダーの交換では、キャリッジが安定した速度で上下に移動し、停止位置でも衝突を避ける必要があります。油圧ダンパー DVC-32がなければ無理な課題です。密閉式でメンテナンス不要、すぐに取り付け可能なダンパーは、キャリッジの往復移動で速度を正確に調整するのに適しています。ストロークの各方向で独立した調整が可能で、両方向に作用します。スリムなデザインと豊富なアクセサリーで、繊維機械への統合も容易です。
